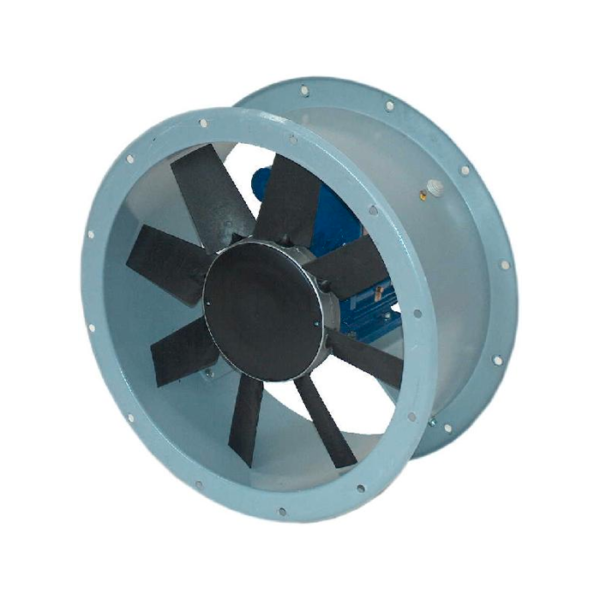

Dynair CC axiál csőventilátor

A CC-széria ventilátorait csővezetékekben való felhasználásra tervezték, ahol nagy légszállításra van szükség, minél kisebb nyomásveszteséggel, például: ipari, katonai, nagykereskedelmi, civil és energetikai  létesítmények hűtőrendszereiben.  A centrifugális társaival szemben a legnagyobb előnye a kompakt méret, és könnyű ki-be szerelhetőség. A széria modelljei több eltérő méretben elérhetőek 305-től 1615 mm-ig terjedő járókerék átmérővel. A CC ventilátorok különböző polaritású motorokkal párosíthatóak, a szükséges teljesítmény és a méret függvényében. Tiszta levegő szállítására alkalmasak -15°C és +50°C között.

A termék megfelel az Európai Unió környezetbarát tervezési irányelveinek.
ErP irányelvek szerint gyártott ventilátorok

KATALÓGUS

KIEGÉSZÍTŐK

Felépítés:

  • Rövid acéllemez foglalat, rögzítőperemekkel, az ISO 13351 szabványnak megfelelően gyártva, epoxi festékkel kezelve a környezeti tényezők ellen.
  • Axiális járókerék, szárnyprofilú lapátokkal, erősített műanyagból (technopolimer), öntött alumínium aggyal, az ISO 1940 szabványnak megfelelően egyensúlyozva. Kikapcsolt állapotban állítható a lapátok dőlésszöge.
  • A járókerék közvetlenül a motorra van rögzítve, a légáram iránya a motortól a járókerék felé tart.
  • Aszinkron egy-, vagy háromfázisú motor, IP55 besorolású védelemmel, F osztályú szigeteléssel, CE jelöléssel ellátva, az alábbi nemzetközi szabványoknak megfelelően gyártva: IEC 60034, IEC 60072, EMC 2004/108/CE, LVD 2006/95/CE.  Folyamatos „S1” üzemelésre alkalmas változatlan terhelésen.

Tartozékok:

  • Toldó cső (a hosszabb foglalatos verzióhoz) beépített vizsgálónyílással (CCpro)
  • Lapos védőrács (CCr)
  • Tölcsér alakú védőrács (CCrc)
  • Flexibilis rezgéscsillapító csatlakozók (CCga)
  • Rögzítőlábak (CCst)
  • Szívó- és nyomóoldali lekerekített tölcsér idomok (CCbo)
  • Zajcsillapító opcionális belső maggal, három méretben (CCsa/CCsb) – A maggal ellátott verzió hatékonyabban csillapítja a zajt, azonban nagyobb nyomáscsökkenést okoz
  • Lapos csatlakozógyűrű (CCf)
  • Peremes csatlakozógyűrű (CCfc)
  • Rezgéscsillapító rögzítőelemek

Kérésre elérhető:

  • Szárnyprofilú, öntött alumínium lapátos járókerékkel szerelt változat (CCZ)
  • Időjárásálló foglalat
  • Fordított légszállítású verziók
  • Külső elektronikus szerelvénydoboz
  • CC-ATX robbanásbiztos verzió, amely megfelel az ATEX 94/9/CE és 2014/34/UE robbanásbiztonsági szabványoknak
