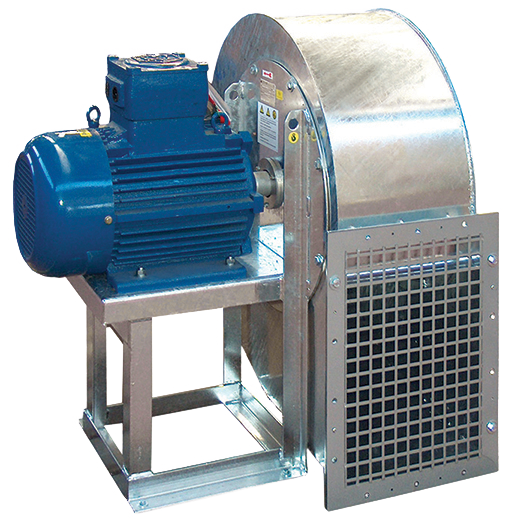

Dynair-PR-L/INOX Nagyteljesítményű radiálventilátor hátrahajló lapátozással

Ez a modell a PR-L termékcsalád rozsdamentes acél változata, AISI304 anyagú szerkezettel és járókerékkel.

A PR-L ventilátorokat alapvetően ipari szellőztetési, technológiai légszállítási feladatokra fejlesztették ki (kemencék, festőfülkék, szárítókamrák, kazánok, silók, stb.). A PR-L radiál ventilátorok tiszta, vagy kevés port, füstöt tartalmazó közeg szállítására alkalmasak, max. 80°C hőmérsékletig. Ez speciális verziók esetén akár 300°C-ig emelhető. A PR-L ventilátorok lehetnek direkthajtásúak (4-es kivitel), vagy ékszíjhajtásúak (1-es, 9-es és 12-es kivitel). Nagy légszállítású, alacsony légnyomású felhasználásra alkalmas.

Légszállítás: akár 105 000 m³/h
Max. össznyomásnövekedés: 5 000 Pa
Maximális üzemi hőmérséklet: 80 °C

A termék megfelel az Európai Unió környezetbarát tervezési irányelveinek.
ErP irányelvek szerint gyártott ventilátorok

PR-L/AT magas hőtűrésű változat
PR-L ATX robbanásbiztos változat

KATALÓGUS

Leírás

Felépítés:

Csigaház kürtő AISI304 rozsdamentes acéllemezből.
Egy oldalról szívó ventilátor.
Aerodinamikailag optimalizált szívócsonk, időjárásálló epoxi szinterezéssel.
Hátrahajló lapátozású járókerék AISI304 rozsdamentes acéllemezből. Nagyon magas fordulatszámú felhasználás esetén 3-as osztályú járókerék használata ajánlott.
1-es, 9-es és 12-es kivitel esetében az ékszíjtárcsa öntöttvasból készül, könnyen karbantartható golyóscsapágyazással. A szíjtárcsák, a motor és az ékszíj közös lábazatra szerelve, az ékszíj körül védőráccsal ellátva.
Háromfázisú aszinkron motor, IP55 védelemmel, F osztályú szigeteléssel, CE jelöléssel ellátva, az alábbi szabványoknak megfelelően gyártva: IEC 60034, IEC 60072, EMC 2004/18/CE, LVD 2006/95/CE. S1 típusú folyamatos üzemelésre alkalmas változatlan terhelésen.

Tartozékok:

Kondenzvíz elvezető csonk (TS)
Vizsgálónyílás (PI)
Szívóoldali ellenkarima (CFA)
Nyomóoldali ellenkarima (CFP)
Szívóoldali védőrács (RA)
Nyomóoldali védőrács (RP)
Szívóoldali rugalmas rezgéstompító elem (GA)
Nyomóoldali rugalmas rezgéstompító elem (GP)
Gumirugók vagy acélrugók
Állítható szívóoldali terelőbordák
Nyomóoldali zsaluk
Rezgéscsillapító rögzítőelemek

Speciális változatok:

Forró közeg (150°C/300°C) folyamatos szállítására alkalmas változat: (PR-L/AT)
- - - (Lásd: Ventilátorok forró gázok folyamatos szállítására)
ATEX robbanásbiztos verzió, a 94/9/CE irányelvnek megfelelő változat (PR-L ATX)
- - - (Lásd:Robbanásbiztos ventilátorok)
