Dynair TAH adapter TA-HP, TA-HT és CC csőventilátorokhoz

A Dynair TAH adapter (TAH-KIT) tulajdonképpen egy lefelé irányuló  kifúvófej, amely a TA-HT, TA-HP és CC ventilátorokkal használható.

Lehetőséget nyújt egy TA-HP, vagy TA-HT F300, F400 hosszúházas, karimás füstelszívó axiál-ventilátorral összeépíteni, így egy igen nagy légszállítású elszívó tetőventilátort kapunk, mely első sorban az ipari igényeket hivatott kiszolgálni. Elszívhatunk vele légcsatorna hálózatból, vagy közvetlenül is. TAH KIT esetében 11 féle Ø méret áll rendelkezésre melyekhez a megfelelő átmérőjű axiál-ventilátorok csatlakoztathatók Ø 450-tól Ø 1400 mm-ig.

ANGOL NYELVŰ HASZNÁLATI ÚTMUTATÓ

További légtechnikai termékek a KOMPEL-től.

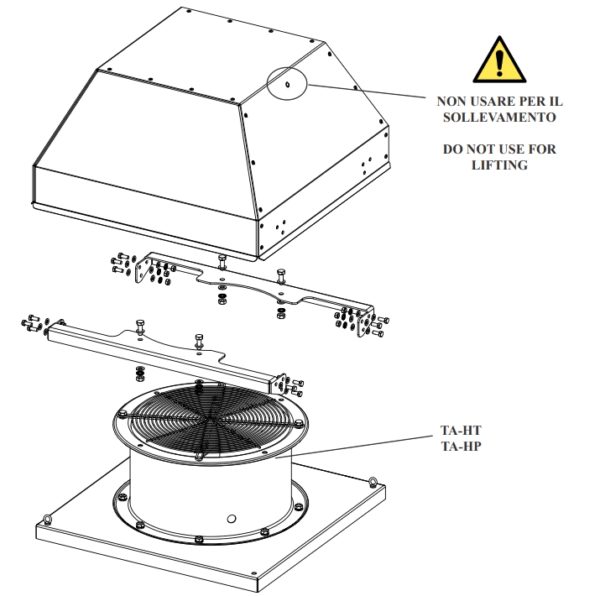

Felépítés:

  • Horganyzott acéllemezből készült rögzítőkeret.
  • Horganyzott acéllemez burkolat.
  • Lapos, acélrúdból készült védőrács a nyomóoldali peremen, amely megfelel az EN ISO 12499 szabványnak, időjárásálló bevonattal.
1 Acéllemez védőburkolat 1 170203/070299

2 Felfogató elemek 2 170405

3 Lapos védőrács 1 170405

4 Rögzítőkeret 1 170405

FIGYELEM:

A helyes telepítéshez a “BA” beépítőkeret használata szükséges a tetőlemezhez való rögzítéshez, illetve csak felfelé nézhet az eszköz.

A biztonságos használathoz szükséges feltételek:
Ha a járókerékhez (forgó, mozgó alkatrészekhez) való hozzáférés nem védett, kötelező az IP20-as védőrács EN ISO 12499 szabvány szerinti felszerelése.
(Igény esetén a gyártó biztosítja a szükséges eszközöket).

Szerelési instrukciók az angol nyelvű használati útmutatóban.
