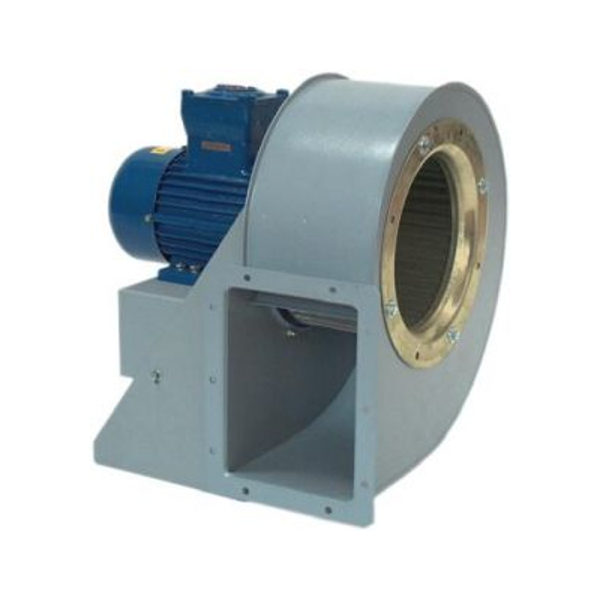

Dynair AL-ATX Robbanásbiztos előrehajló lapátozású radiálventilátor

Az AL-ATX széria ventilátorai robbanásveszélyes területekre lettek kifejlesztve, az ATEX követelményrendszer 94/9/CE és 2014/34/UE szabványainak megfelelően. Tiszta levegő szállítására alkalmasak -20°C és +40°C között. Beszerelése az 1/21-es zónában engedélyezett, ahol a gyúlékony gázok (II2G) és/vagy szemcsék (II2D/II2DG) jelenléte miatt kötelező a robbanás illetve porrobbanás elleni védelem biztosítása. Ezek a ventilátorok az IMQ által kiállított tanúsítvánnyal rendelkeznek, amely szerint megfelelnek az ATEX 94/9/CE és az EN 14986 előírásoknak. Alkalmasak akármilyen ipari felhasználásra, ahol kis mennyiségű levegő szállítása a feladat nagy nyomáson. A járókerék közvetlenül a motorra van rögzítve, 8 különböző méretben elérhető (200-450 mm átmérőjű járókerekekkel). Mérettől függetlenül állítható a kifúvás iránya 45°-os intervallumokban (ez alól kivételt képez a 180°és 225°-os állás, amelyhez különleges felépítmény szükséges). Alapbeállításként óramutató járásának ellentétesen 270°-al elforgatva.

KATALÓGUS

Kategória:

Felépítés:

  • Csigaház kürtő acéllemezből hajtva, epoxi bevonattal védve a környezet viszontagságaitól.
  • Egy oldalról szívó, előrehajló lapátozású járókerék, horganyzott acélból (a 200-315-ös modelleken), vagy acéllemezből, ráhegesztett lapátokkal epoxi bevonattal ellátva (a 355-450-es modelleken).
  • Sárgaréz szívóoldali karima az IIC kivitelű verziókon, acél szívóoldali karima epoxi bevonattal a IIB kivitelű változatokon.

Motor:

  • Egy-, vagy háromfázisú aszinkron motor, IP55 vagy IP65 védelemmel, F osztályú szigeteléssel,CE jelöléssel ellátva, az alábbi szabványoknak megfelel: IEC 60034, IEC 60072, EMC 2004/108/CE, LVD 2006/95/CE. ATEX tanúsítvánnyal, G kategória II csoport T4 hőosztályú felhasználásra, EX D lángtűrő borítással. Alkalmas folyamatos „S1” üzemelésre változatlan terhelésen.

Tartozékok:

  • Szívó-, és nyomóoldali védőrácsok, amelyek megfelelnek az UNI 12499 szabványnak, időjárásálló bevonattal.
  • Kerek szívóidom acéllemezből, epoxi bevonattal.

Kérésre elérhető:

  • Kettős polaritású motorok.
  • Különböző hőtartományokban használható változatok.
  • Különböző területeken használható motorokkal szerelt változatok.
  • Szabályozható sebességű motorok.

Beszerelés:

  • Az előrehajló lapátozású radiál ventilátorokat kizárólag olyan csőrendszerbe szabad telepíteni, amelyben valamilyen ellenállás (pl.: állítható zsaluk) csökkentik a légáramlást, oly módon, hogy a motor ne vehessen fel túl sok áramot a plakettjén feltüntetett értékhez képest.

Ha akármilyen kérdése akadt, itt felveheti a kapcsolatot a KOMPEL Kft-vel.
