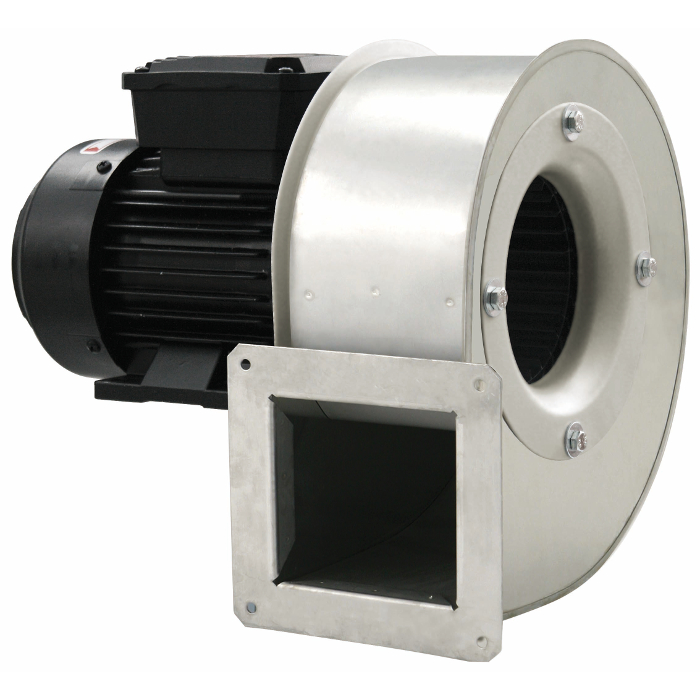

Dynair DIC-INOX Kisteljesítményű radiálventilátor előrehajló lapátozással

INOX ház és járókerék (AISI 304 szerint). Direkthajtással, előrehajló lapátozással, egy- vagy háromfázisú motorral.

5 gépnagyságban.

Légszállítás 1 500 m3/h -ig.
Max. össznyomásnövekedés 1 400 Pa.
Maximális üzemi hőmérséklet: 80 °C.

Felépítés

  • A csigaház rozsdamentes acél AISI304
  • Előrehajló lapátozású járókerék (sirocco), rozsdamentes acél AISI304
  • Végrehajtás 5 (járókerékkel közvetlenül a karimás motorhoz)
  • Standard orientáció LG270°
  • Motorizációk: az IEC 600034, az IEC 60072, az EMC 2014/30 / UE, az LVD 2014/35 / UE nemzetközi szabványoknak megfelelő aszinkron háromfázisú vagy egyfázisú motorok, CE jelzéssel, IP 55, F és B35 osztályúak. DIC-INOX 100 T és M motor alakú B14, IP44, B osztályú

Kiegészítők

  • Bemeneti és kimeneti védőburkolat az UNI 12499 szabvány szerint
  • A motor tartója acéllemezzel védett légköri anyagoktól epoxi festékkel



KATALÓGUS

KIEGÉSZÍTŐK

A DIC INOX sorozat centrifugális ventilátorai korróziógátló füst szállítására alkalmasak, -20 ° C és + 80 ° C közötti hőmérséklettartományban.

Minden olyan ipari alkalmazásra kerülnek, ahol kis légmennyiség és nagy nyomás szükséges. A motor közvetlenül kapcsolódik.
A ház könnyen forgatható,  45°-os lépésekkel, 180°-os és 225°-os részekkel.

Kérésre:

  • DIC-INOX 100 aszinkron háromfázisú vagy egyfázisú motorok, a nemzetközi szabványoknak megfelelően IEC 600034, IEC 60072, EMC 2014/30 / UE, LVD 2014/35 / UE, CE jelzéssel, IP 55, F osztályú, B35 (DIC-INOX 100 MEC)
  • Forgó RD kérésre
  • A forró gázok továbbítására alkalmas kivitel max. 150 ° C-ig (DIC-INOX / AT)

Verziók:

  • DIC-INOX ATEX a 94/9 / CE és a 2014/34 / EU irányelvek szerint

Telepítés:

Az előrehajló lapátozású járókerekes centrifugális ventilátorokat mindig a csatornázott rendszerekhez kell felszerelni és beállítani (pl. Redőnyök beállítása), amelyek korlátozhatják a levegőt oly módon, hogy az abszorbeált áram az elfogadott értékeken belül legyen a motor névleges címkéjén.
